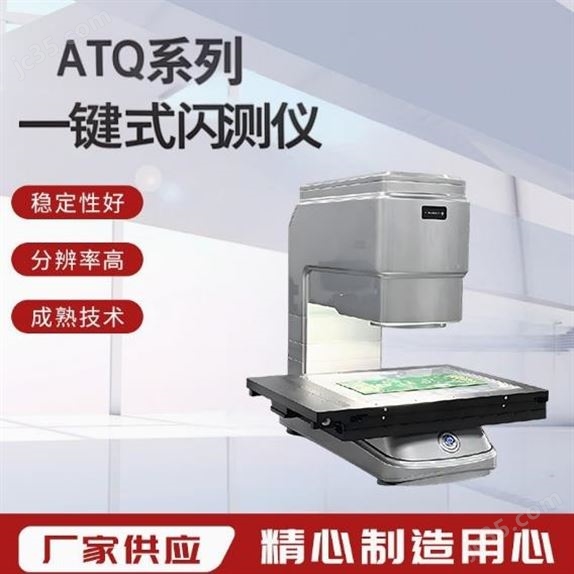

當前位置：寧波怡信光電科技有限公司>>影像測量儀>>閃測儀>> ATQ-3020一鍵閃測儀
一鍵閃測儀產品優勢
(1) 一鍵閃測，高效測量
? 操作簡易，一鍵完成產品測量；
? 產品無需擺正即可完成測量。
(2) 穩定可靠，精度保證
? 測量精度可保持在微米級，設備為全自動測量；
? 自動對焦，排除人為干擾，重復測量一致性好；
? 自動識別測量位置，測量結果不受操作人員技術水平影響。
(3) 高精度移動平臺結構
? 全鋁合金結構，保證具有穩定性及剛性；
? 精密交叉滾子導軌和直線電機，全閉環控制，高穩定性、高精度、速度快；
? 四軸全自動可編程檢測，實現復雜特征批量檢測
一鍵閃測儀產品差異化
? 無需編程，導入CAD圖檔，即可生成測量程序，輸出檢測報告；
? 大視野+影像拼接，全局成像，搭載高精度移動平臺，高效實現影像拼接；
? 并行測量，所有特征并行測量，大幅縮短測量時間，大大提升檢測效率；
? 輪廓提取+專用工具，將圖檔掃描成點云數據，提取產品的邊緣輪廓；
技術參數
型號 | ATQ-3020 | |
拍攝元件 | 2000萬像素COMS | |
受光鏡頭 | 雙倍雙遠心鏡頭 | |
鏡頭視野 | 廣視野 | 82x55mm |
高精度 | 30x20mm | |
照明系統 | 透射光 | 遠心平行光源（綠色） |
落射光 | 四通道多角度漫射照明（可選綠色） | |
落射光 | 低角度指向性照明（可選綠色） | |
落射光 | 同軸光（選配） | |
XY軸移動范圍 | 235x135mm | |
Z1，Z2軸移動范圍 | 72mm | |
量測范圍 | 廣視野 | 315x190mm |
高精度 | 265x155mm | |
重復精度 | 工作臺未移動 | 廣視野模式：±1μm |
高精度模式：±0.5μm | ||
工作臺移動 | 廣視野模式：±2μm | |
高精度模式：±1.5μm | ||
測量精度 ±2σ | 無拼接*1 | 廣視野模式：±3μm |
高精度模式：±2μm | ||
有拼接*1 | 廣視野模式：±(5+0.02L)μm | |
高精度模式：±(3+0.02L)μm | ||
工作臺最大載重 | 3KG | |
工作距離 | 145mm | |
電源系統 | 110-240V 50-60Hz 功率350W | |
工作環境 | 溫度25±10℃ 濕度20%-80%RH（無凝結） | |
*1 在焦距位置，使用環境溫度20±1°C。 *2 在焦距位置，使用環境溫度20±1°C，載物臺載重1kg以下時，L為座載物臺移動量。 | ||
軟件介紹
搭載基于底層代碼，自主開發的測量系統，界面設計簡潔、功能*、操作簡單、極易學習：
? 軟件提供點、線、圓、圓弧等多種基本幾何特征的測量，尋邊算法，確保尋邊準確無誤，功能豐富；
? 自動對焦、離線編程、影像拼接、輪廓提取、輪廓比對等高級功能；
? 特殊測量：齒輪、彈簧、米重、間隙、自動尺寸等高級測量工具；
? 創建提供十幾種構造工具，功能豐富，使操作者輕松應該難以測量的元素，從而提高工作效率；
? 提供豐富形狀公差和位置公差及快速尺寸輸出工具；
? *的面陣補償算法，保證了整機的超高精度；
? SPC分析（CPK、X-R、X-S、IX-MR等）定制輸出報表等擴展功能、數據上傳。
應用領域
應用范圍涵蓋廣泛，機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等。
檢測優勢方向，手機配件、小沖壓機、齒輪、彈簧、模切產品等尺寸測量。
